玉柴4D、4A系列部分功率段发电动力产品变更公告

发布时间：2022-01-21 16:04 来源：顶博人气：2921次

为提升产品适配性和竞争力，玉柴集团计划于2022年1月1日开始，将几款产品投放新状态，切换为新状态后，机型外观形状和尺寸、排气出口、所配套的水箱及安装尺寸等涉及到机组整机配套部分尺寸有变更。

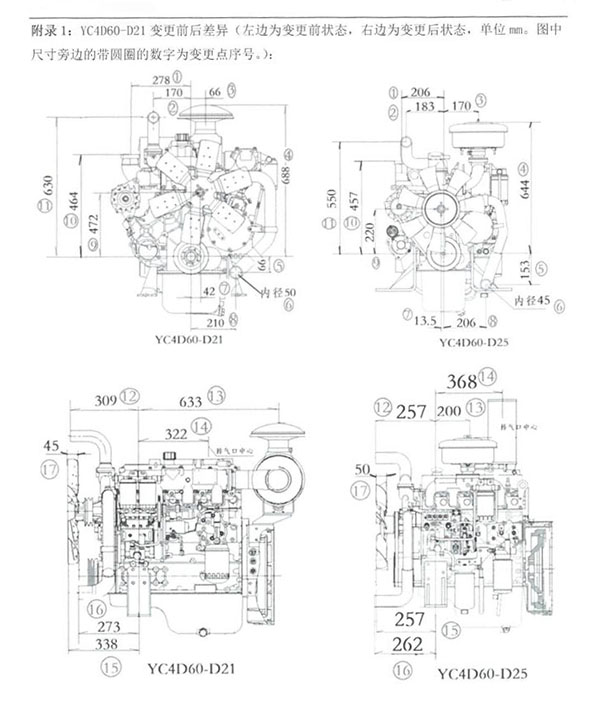

序号	变更点	更改前YC4D60-D21	更改后YC4D60-D25
1	排气管出口水平距离	278	206
2	回水管出口水平距离	170	183
3	空滤朝气口水平距离	66	170
4	空滤遮雨帽顶高	688	644
5	进水口高度	66	153
6	进水口直径	50	45
7	风扇中心水平距离	42	13.5
8	进水口水平距离	210	205
9	风扇中心高	472	220
10	排气管口高	464	457
11	回水口高	630	550
12	回水口轴向距离	309	257
13	空滤器轴向距离	633	200
14	排气管口轴向距离	322	368
15	风扇轴向距离	338	257
16	进水口轴向距离	273	262
17	风扇扇叶厚	45	50

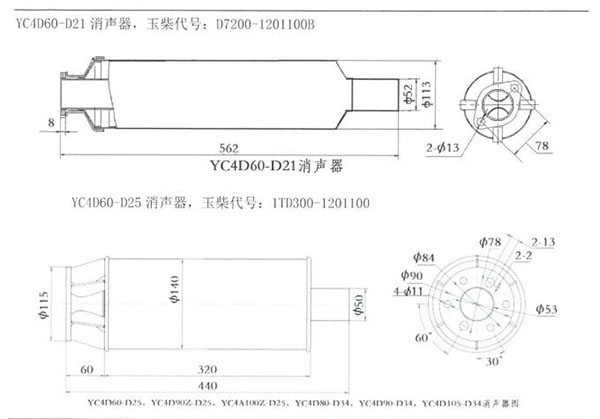

18	消声器	D7200-1201100	1TD300-1201100

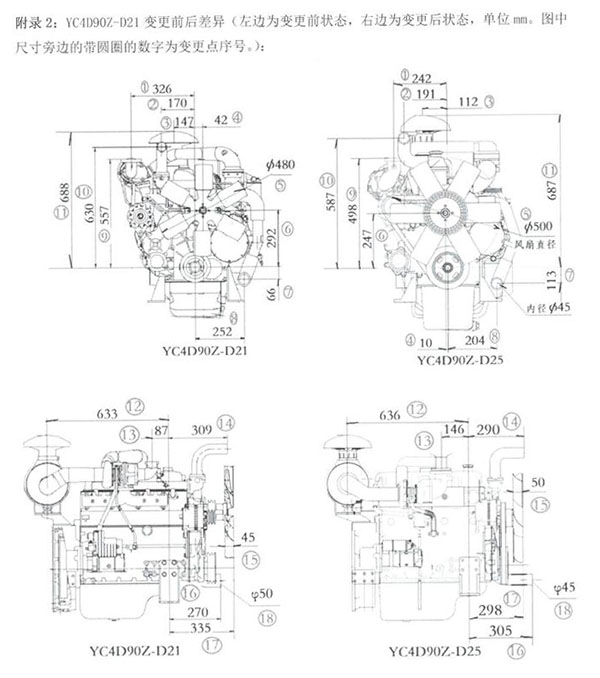

序号	变更点	更改前YC4D60-D21	更改后YC4D60-D25
1	增压器涡轮后接管口水平距离	326	242
2	回水管出口水平距离	174	191
3	空滤进气口水平距离	147	112
4	风扇直径	480	500
5	进水口高	157	113
6	进水口直径	50	45
7	进水口水平距离	230	204
8	风扇中心水平距离	0	10
9	风扇中心高	185	247
10	回水口中心高	509	587
11	增压器涡轮后接管口高	589	498
12	空滤器遮雨帽顶中心高	800	687
13	空滤遮雨帽顶中心轴向距离	633	636
14	增压器涡轮后接管口轴向距离	87	141
15	回水口轴向距离	376	290
16	风扇扇叶厚	45	50
17	进水口轴向距离	279	305
18	风扇轴向距离	315	298

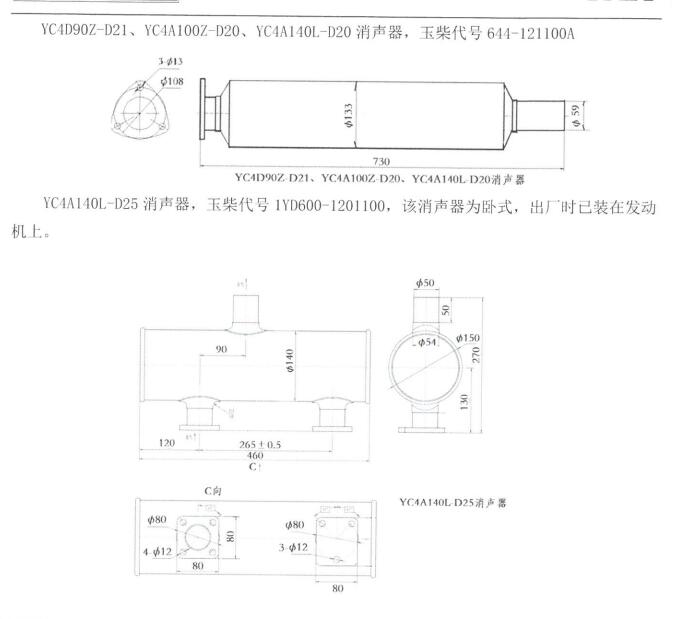

19	消声器	644-1201100A	1TD300-1201100

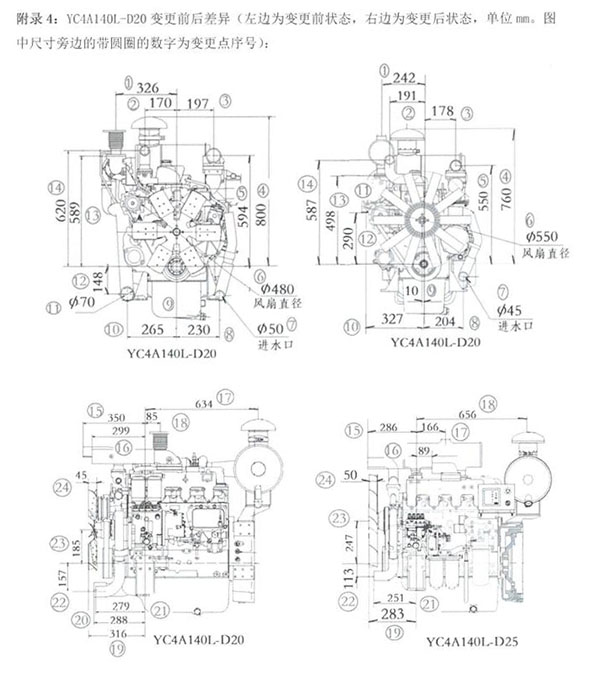

序号	变更点	更改前YC4D60-D21	更改后YC4D60-D25
1	增压器涡轮后接管口水平距离	326	242
2	回水管出口水平距离	174	191
3	中冷后空气进气口水平距离	197	178
4	空滤器遮雨帽顶中心高	800	760
5	压缩空气进口中心高	594	550
6	风扇直径	480	550
7	进水口直径	50	45
8	进水口水平距离	230	204
9	风扇水平偏移	0	10
10	压缩空气出口水平距离	265	压气管出口连接管及相应的胶管由水箱厂家带，压气机出口直径50
11	压气机连接管口直径	70
12	压气机连接管口高	148
13	增压器涡轮后接管口中心高	589	498
14	回水口中心高	620	587
15	回水口轴向距离	350	286
16	中冷后空气进气口轴向距离	299	89
17	增压器涡轮后接管口轴向距离	85	166
18	空滤遮雨帽顶中心轴向距离	634	656
19	风扇轴向距离	316	283
20	中冷后空气进气口轴向距离	288	中冷后连接管由水箱厂家提供
21	进水口轴向距离	279	251
22	进水口中心高	157	113
23	风扇中心高	185	247
24	风扇扇叶厚	45	50
